дистанционное управление газонокосилка руководство инструкции

Защита и меры предосторожности

Предупреждения

1, Перед использованием внимательно прочитайте данную инструкцию. Поймите эти меры предосторожности, особенно методы аварийного обращения, которые важнее, чем правильное использование!
2, Только обученный персонал должен работать с этой машиной, иначе возможны травмы.
3, Перед запуском двигателя отрегулируйте высоту среза травы.
4, Никто не должен приближаться к машине ближе чем на 1,5 метра с каждой стороны или на 5 метров спереди!
5, Если машина наталкивается на препятствие и не может двигаться, или если машина опрокидывается, помощь может подойти для подъема или вытаскивания только после отключения сцепления и выключения двигателя.
6, Бензин является легковоспламеняющимся и взрывоопасным веществом. Необходимо соблюдать меры пожарной безопасности! Заправляйтесь только при выключенном двигателе и в хорошо проветриваемом помещении. Если необходимо заправить бензин во время работы, сначала охладите двигатель!

Меры безопасности

1, Глушитель может сильно нагреваться, своевременно очищайте его от сорняков, чтобы предотвратить пожар.
2, Всегда держитесь на безопасном расстоянии не менее 5 метров от машины во время работы.
3, Убедитесь, что уровень масла в двигателе находится в пределах нормы, чтобы обеспечить надлежащую смазку во время эксплуатации.
4, Не наклоняйте головку двигателя вниз, чтобы избежать попадания масла в карбюратор, что может привести к затруднению запуска двигателя.
5, Очищайте воздушный фильтр каждые 4-10 часов работы.
6, Заменяйте моторное масло после первых 10 часов работы, а затем каждые 50 часов.
7, Выжидайте не менее 8 секунд между запусками двигателя.
8, Пульт дистанционного управления имеет 8 кнопок, которые не подлежат настройке, если вам необходимо изменить настройки левой и правой руки, пожалуйста, свяжитесь с производителем (см. стр. 6 руководства для получения подробной информации).
9, Пожалуйста, берегите пульт дистанционного управления и электрические части газонокосилки от дождя и попадания воды. Если в газонокосилку попала вода, вы не сможете запустить двигатель газонокосилки, и она не будет работать. Если батарейки пульта дистанционного управления разрядились и требуют замены, их следует заменить, когда газонокосилка находится ближе.
10, Если косилка долго простаивает, ее следует регулярно осматривать и обслуживать, ежемесячно заряжайте аккумулятор (используйте зарядное устройство для 48-вольтовых свинцово-кислотных аккумуляторов электромобилей, время зарядки до полного заряда - около 4 часов), храните его в сухом и проветриваемом помещении, чтобы избежать сырости.
11, Перед запуском машины, переместите ее на ровную поверхность, проверьте уровень бензина, масляный датчик, главный электрический выключатель, и нормально ли работает кнопка запуска (или тяга запуска), дроссельный переключатель должен быть повернут на максимум, операторы должны держаться подальше от машины, нажмите кнопку запуска, удерживайте ее около 4 секунд до запуска двигателя, дайте ему поработать на холостом ходу около 2 минут для подтверждения нормальной работы перед началом работы, Если двигатель не запускается, подождите 8 секунд перед повторной попыткой, чтобы избежать перегорания реле.
12, Во избежание несчастных случаев операторы должны иметь защитные перчатки, шлемы, пылезащитные маски, защитные очки, защитную одежду, (Для женщин-операторов волосы должны быть надлежащим образом покрыты).
13, Перед каждым использованием проверьте масло в коробке передач, открыв заливное отверстие, если уровень масла виден, значит, оно в норме.
14, Перед включением пульта дистанционного управления убедитесь, что все остальные переключатели выключены, чтобы предотвратить автоматический запуск машины при включении питания, Когда машина перестает работать, главный выключатель питания должен быть выключен.

Глава 1: Назначение, особенности и технические характеристики

Газонокосилка работает в режиме кошения как при движении вперед, так и назад, что обеспечивает высокую эффективность. Будьте осторожны с переключателями и вентилятором при движении назад, чтобы они не ударились о предметы.
1, Газонокосилка выполняет функции кошения и измельчения травы.
2, Питание гибридное, использует как топливо, так и электричество, обеспечивая длительное время работы.
3, Двигатель - бесщеточный, энергосберегающий и долговечный.
4, В редукторе используются высокомодульные шестерни, которые долговечны.
5, Применимость: Он может широко использоваться в горных районах, на холмах и на равнине. Его мобильность на гусеничном ходу превосходна, что делает его особенно подходящим для кошения фруктовых садов. С сопутствующим оборудованием он также может выполнять такие функции, как воздушное распыление пестицидов и транспортировка по полю. Технические характеристики различных моделей приведены по ссылкам ниже:
Технические характеристики газонокосилки-робота KT10
Технические характеристики газонокосилки KT13
Технические характеристики роботизированной газонокосилки KT50
Технические характеристики газонокосилки KT80
Технические характеристики газонокосилки с дистанционным управлением KT90

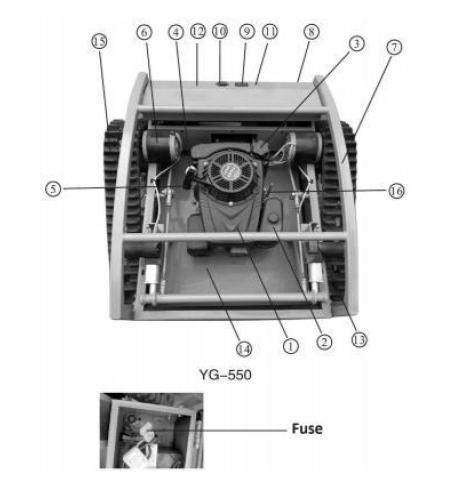

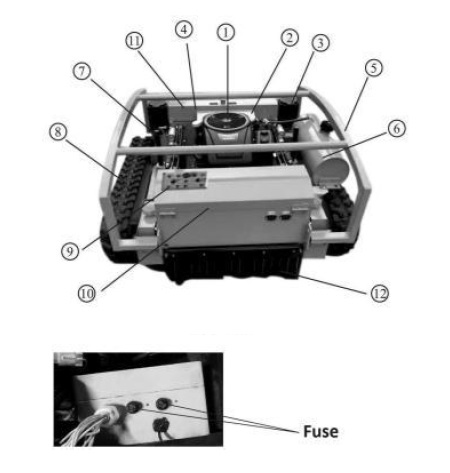

Глава 2: Основная структура и компоненты

Глава 3: Настройка, установка и использование

Перед отправкой эта машина была отрегулирована на заводе. Тем не менее, перед использованием машины пользователи должны проверить и отрегулировать все компоненты для обеспечения оптимальной работы газонокосилки с дистанционным управлением.

I. Ежедневный осмотр

Проверьте уровень моторного масла
Примечание: Перед началом работы двигателя долейте смазочное масло до нормального уровня в соответствии с инструкцией по эксплуатации двигателя. Проверяйте каждые 4 часа. Эксплуатация двигателя с уровнем масла ниже нормы может привести к серьезным повреждениям двигателя!
(1), Расположите двигатель горизонтально.
(2), Отвинтите масляный датчик двигателя и протрите его.
(3), Вставьте масломер в заливное отверстие (завинчивать не нужно).
(4), Выньте масломер и проверьте уровень масла. Если уровень масла находится в пределах половины сетки указателя, это нормально.
Подробные сведения об использовании масла см. в руководстве по эксплуатации двигателя.
Примечание: Во время работы глушитель нагревается до высокой температуры. Не прикасайтесь к нему руками, своевременно очищайте окружающее пространство от скошенной травы, листьев и прочего мусора, чтобы предотвратить возгорание и серьезные повреждения или травмы. Никогда не запускайте двигатель без воздушного фильтра, так как это ускорит износ двигателя.

II. Регулировка высоты среза травы

Используйте пульт дистанционного управления для регулировки электрического подъемника.

III. Сборка и разборка лезвия

Поднимите газонокосилку или установите гусеничный ход. Ослабьте крепежный винт ножа, чтобы снять или заменить нож. Ослабьте крепежный винт держателя ножа в нижней части, чтобы снять держатель ножа и нож вместе.. ( Примечание: При замене лезвия необходимо заменить оба лезвия.)

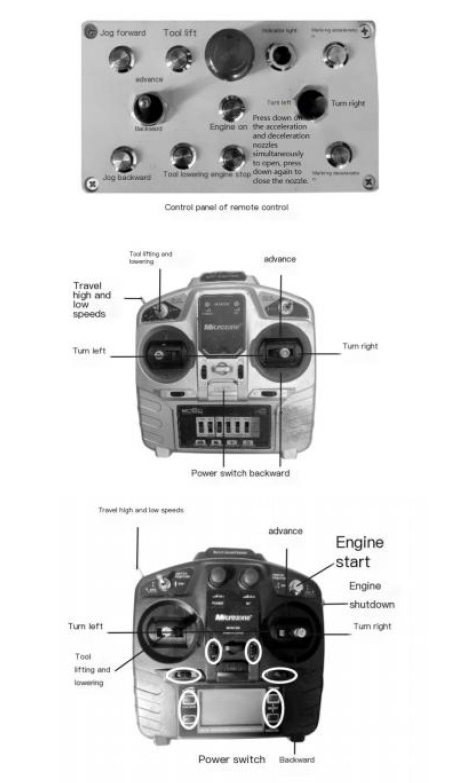

IV. Использование пульта дистанционного управления

1, Включите выключатель пульта дистанционного управления.
2, Включите главный выключатель машины, машина и пульт дистанционного управления войдут в состояние соединения.
3, Нажмите вперед и назад, машина будет двигаться вперед и назад.
4, Нажмите кнопку запуска двигателя, нож косилки повернется, и машина перейдет в рабочее состояние. Запустите бензиновый двигатель для прогулок на дальние расстояния.
5, Переведите переключатель хода в положение вперед, машина будет двигаться вперед, в положение назад, машина будет двигаться назад. Если перевести переключатель в среднее положение, машина остановится.
6, Регулировка направления: Когда переключатель хода находится в положении вперед или назад, машина теоретически движется прямо вперед или назад. Однако из-за неровностей почвы или кочек будет наблюдаться отклонение при ходьбе. В это время отрегулируйте его, переключая левый и правый поворотные переключатели. Если долго переключать переключатель левого или правого поворота, машина завершит поворот.
Примечание: Не нажимайте 8 кнопок, показанных белым кругом на правом рисунке! Эти параметры были установлены на заводе, в противном случае это приведет к выходу машины из строя.
7, Регулировка скорости ходьбы: Удерживая кнопку ускорения ходьбы, скорость ходьбы постепенно увеличивается. Если удерживать кнопку замедления ходьбы, скорость ходьбы замедляется.
8, Управление постукиванием: Переведите переключатели вперед и назад в среднее положение, удерживайте кнопку постукивания вперед, машина находится в состоянии постукивания вперед, отпустите кнопку постукивания, машина перестанет ходить. Удерживайте кнопку постукивания назад, машина находится в состоянии постукивания назад, отпустите кнопку постукивания назад, машина перестанет ходить.
9, Зарядка пульта дистанционного управления: Заряжайте пульт дистанционного управления с помощью собственного зарядного устройства машины каждые 20 часов работы.

Глава 4: Обслуживание и уход

Техническое обслуживание бензинового двигателя

Внимание:
(1), Выключите двигатель перед любым обслуживанием.
(2), Чтобы предотвратить случайный запуск двигателя, установите переключатель дистанционного управления в положение OFF.
(3), Обслуживание двигателя должно проводиться профессионалами.
Примечание:
Используйте оригинальные детали двигателя заводской серии или их эквивалент. Использование некачественных запасных частей может привести к повреждению двигателя. Регулярные осмотры и регулировки необходимы для поддержания работоспособности двигателя. Регулярное техническое обслуживание также обеспечивает длительный срок службы. Необходимые интервалы технического обслуживания и соответствующие задачи описаны в таблице ниже:

I. Замена смазочного масла

Когда двигатель еще теплый, слейте масло, чтобы обеспечить быстрый и тщательный слив. В двигателях с масляным фильтром одновременно замените масляный фильтр.
1, Снимите пробку заливной горловины и пробку сливного отверстия, чтобы слить смазочное масло.
2, Установите пробку сливного отверстия и затяните ее.
3, Залейте рекомендованное смазочное масло и проверьте уровень масла.
4, Установите на место пробку маслозаливной горловины.

II. Обслуживание воздушного фильтра

Примечание: Слишком пыльный или влажный воздушный фильтр препятствует поступлению воздуха в карбюратор, что приводит к задымлению двигателя и может привести к его повреждению. Регулярное обслуживание воздушного фильтра крайне важно, если двигатель работает в очень пыльных местах, его следует чистить каждые 2 часа.
1, Снимите крышку воздушного фильтра и крышку-бабочку, затем выньте фильтр.
2, Выдуйте пыль из фильтра с помощью сжатого воздуха.
3, Установите на место воздушный фильтр и его крышку.

III. Обслуживание свечей зажигания

Примечание: Никогда не используйте свечи зажигания, не соответствующие диапазону нагрева. Для обеспечения нормальной работы двигателя зазор свечи зажигания должен быть соответствующим и не содержать углеродистых отложений.
1. Замените свечу зажигания с помощью специализированного свечного ключа.
Примечание: Если двигатель только что заглох, глушитель будет горячим. Будьте осторожны и не прикасайтесь к нему.
2. Визуально осмотрите свечу зажигания. Если есть заметный износ или изолятор имеет трещины или дефекты, замените ее.
3. Измерьте зазор искры с помощью измерителя зазора. Если требуется регулировка, подогните электрод. Правильный зазор должен составлять 0,70-0,80 мм.
4. Проверьте, в хорошем ли состоянии находится прокладка свечи зажигания. Чтобы избежать перекрестной резьбы, сначала затяните ее вручную.
5. После того как свеча зажигания полностью установлена на место, затяните ее специальным торцевым ключом, сжимая шайбу.
Примечание: При установке новой свечи зажигания поверните еще на 1/2 оборота после сжатия шайбы. При повторной установке использованной свечи зажигания поверните еще на 1/8 - 1/4 оборота после сжатия шайбы.
Примечание: Если двигатель только что работал, глушитель будет горячим. Подождите, пока он остынет, прежде чем приступать к работе.

IV. Регулировка холостого хода карбюратора

1, Запустите двигатель и дайте ему прогреться до нормальной температуры.
2, Когда двигатель работает на холостом ходу, отрегулируйте винт ограничителя дроссельной заслонки, чтобы получить стандартные обороты холостого хода, стандартные обороты холостого хода составляют: 1500±150RPM.

Обслуживание машин

В процессе работы машина неизбежно подвергается износу из-за вращения, трения и изменения нагрузки. Это может привести к ослаблению соединительных болтов, износу деталей, нарушению нормального состояния системы и появлению ненормальных зазоров. Это приводит к снижению мощности двигателя, увеличению расхода топлива, смещению компонентов и более частым отказам машины, что серьезно влияет на ее нормальную работу. Чтобы снизить вероятность возникновения вышеперечисленных ситуаций, необходимо регулярно проводить профилактическое обслуживание. Это поможет поддерживать оптимальное техническое состояние машины и продлить срок ее службы.

I. Обкатка

1, Обкатку бензинового двигателя см. в руководстве по эксплуатации.
2, Для новых или капитально отремонтированных машин поработайте в режиме холостого хода в течение получаса, затем в режиме легкой нагрузки в течение 5 часов, быстро слейте все смазочное масло из картера бензинового двигателя, пока он еще теплый, залейте моторное масло и поработайте в течение 4 часов для обкатки, только после этого машину можно запускать в обычную эксплуатацию.

II. Техническое обслуживание

A. Техническое обслуживание за смену (до и после каждой рабочей смены)

1. Прислушайтесь и обратите внимание на любые отклонения в работе всех деталей (например, необычные шумы, перегрев или ослабление винтов).
2, Проверьте бензиновый двигатель и коробку передач на наличие утечек масла.
3, Проверьте, находится ли уровень масла в бензиновом двигателе и коробке передач между верхней и нижней линиями на масломере.
4, Оперативно удаляйте грязь, сорняки и масляные пятна со всей машины и ее навесного оборудования.
5, Ведите подробный учет обработки почвы.

B. Техническое обслуживание первого уровня (каждые 150 часов работы)

1, Выполняйте все ежедневные работы по техническому обслуживанию.
2, Очистите корпус трансмиссии и замените масло.
3, Проверьте и отрегулируйте сцепление, систему переключения передач и систему заднего хода.

C. Техническое обслуживание второго уровня (каждые 800 часов работы)

1, Выполните все задачи первого уровня технического обслуживания.
2, Осмотрите все шестерни и подшипники, если они имеют значительный износ, замените их новыми деталями.
3, Проверьте другие детали машины, ножи косилки или соединительные винты, замените поврежденные детали новыми.

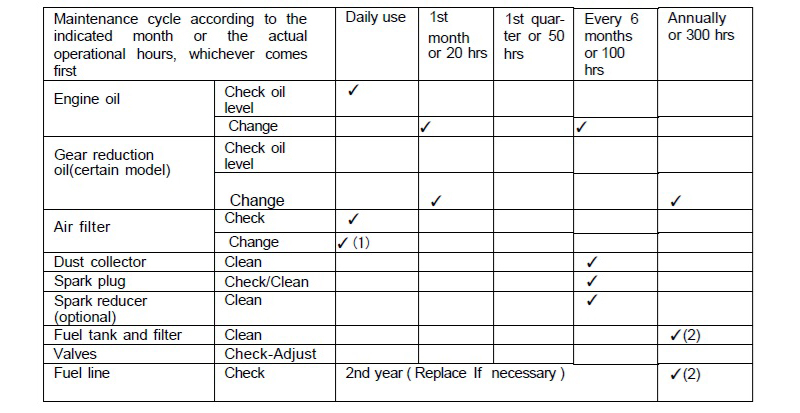

III. Контрольный список технического обслуживания (Пункты, отмеченные в таблице знаком √, указывают на необходимость проведения технического обслуживания).

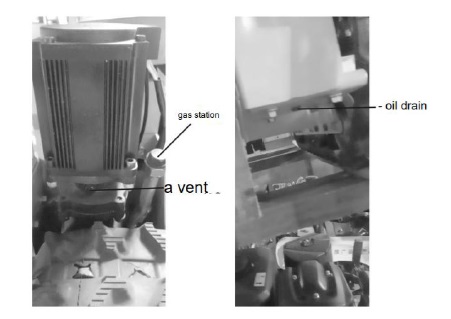

IV. Обслуживание коробки передач

В течение первых 20 часов работы откройте крышку маслозаливной горловины, откройте вентиляционное отверстие и открутите сливную пробку. После полного слива масла закрутите сливную пробку и залейте трансмиссионное масло, пока оно не выльется через вентиляционное отверстие. В дальнейшем меняйте масло раз в месяц.

V. Обслуживание всей машины

Если машина должна храниться в течение длительного времени, необходимо принять следующие меры для предотвращения появления ржавчины:
1, Загерметизируйте бензиновый двигатель в соответствии с инструкциями в руководстве пользователя.
2, Очистите внешнюю поверхность от пыли и грязи.
3, Слейте смазочное масло из коробки передач и залейте новое масло.
4, Нанесите масло для предотвращения ржавчины на неокрашенные поверхности, не изготовленные из алюминиевого сплава.
5, Храните машину в хорошо проветриваемом, сухом и безопасном помещении.
6, Надежно храните все прилагаемые инструменты, сертификаты и руководства пользователя.

Глава 5: Поиск и устранение неисправностей

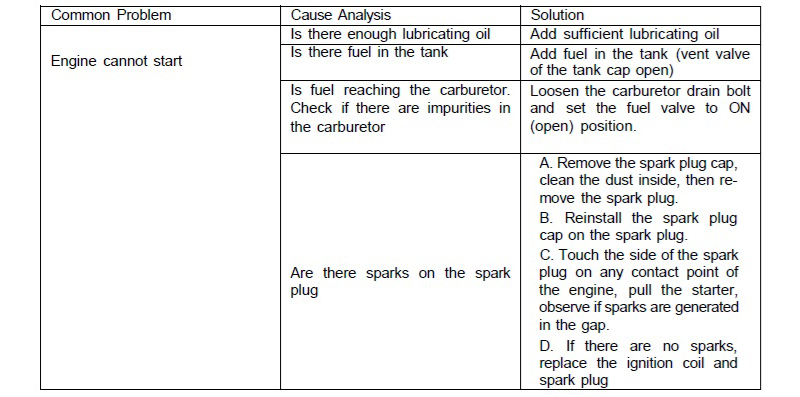

Распространенные проблемы с двигателем

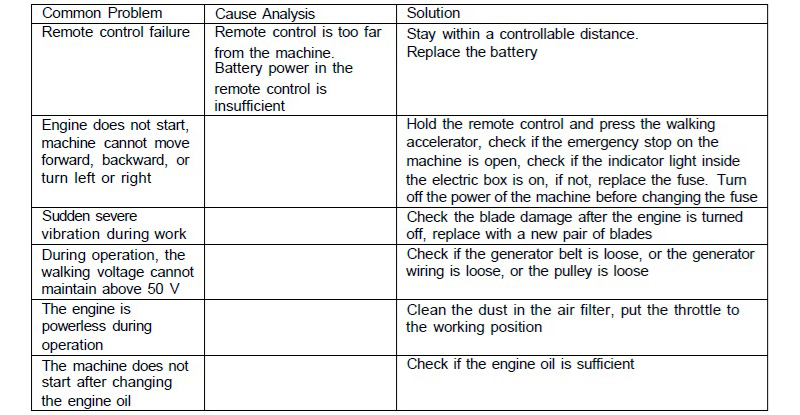

Общие проблемы и решения

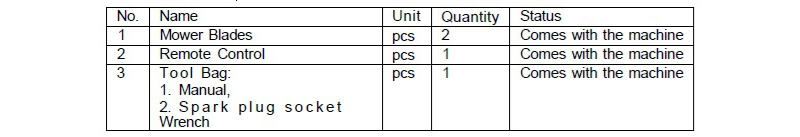

Список аксессуаров
